Hvorfor remskiver med høj koncentricitet minimerer sekundær justeringstid?

I ethvert bæltedrevet system – fra en højhastigheds industriel ventilator til en præcisionstransportørlinje – er effektiviteten af ​​den indledende installation kun halvdelen af ​​historien. Den anden halvdel er, hvad der sker, efter at systemet begynder at køre: de sekundære justeringer. Dette er de justeringer, omjusteringer og genspændingsprocedurer, som vedligeholdelsesteams skal udføre for at korrigere for problemer med afløb, vibrationer og båndsporing, der kun bliver synlige under belastning. I mange anlæg bruger disse sekundære justeringer flere arbejdstimer end den oprindelige installation, og de er en primær kilde til uplanlagt nedetid. Grundårsagen til de fleste af disse justeringer kan spores tilbage til en enkelt, ofte overset parameter: koncentriciteten afRemskiversig selv.

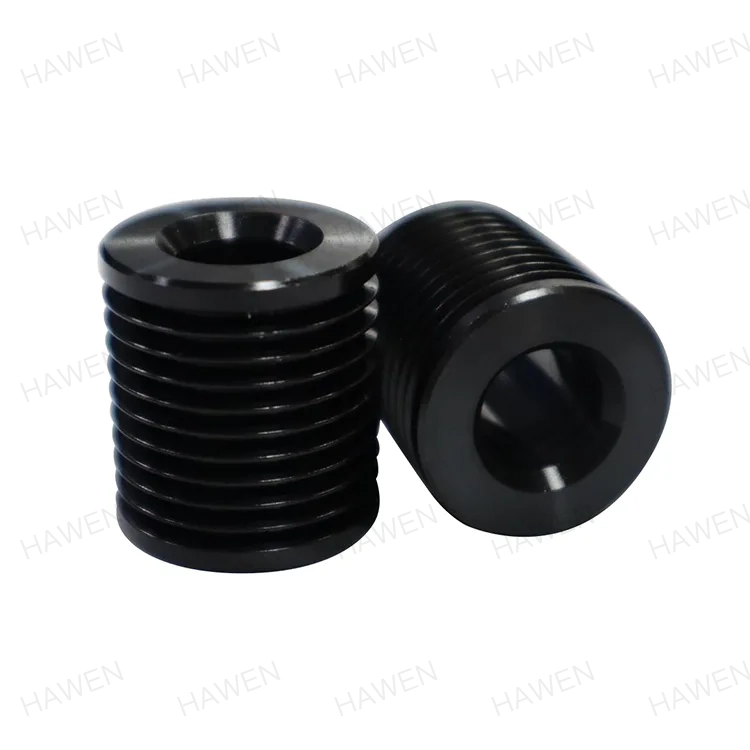

En remskive med høj koncentricitet er en, hvor boringens midterakse og den udvendige diameters midterakse er perfekt justeret. Når en remskive har dårlig koncentricitet, er rembanen ikke perfekt cirkulær. Remmen vil svinge i spænding, når remskiven roterer, hvilket fører til vibrationer, støj, ujævnt remslid og en tilstand kendt som "remvandring" eller "sporingsdrift". Hvert af disse problemer udløser en sekundær justering. En vedligeholdelsestekniker skal justere remskiven igen, efterspænde remmen eller endda udskifte komponenter for tidligt. Omvendt eliminerer en remskive med høj koncentration disse årsager ved kilden og leverer et remtræksystem, der kører jævnt fra starten og fortsætter med at gøre det i hele dets levetid. Denne artikel vil udforske mekanikken bag koncentricitet, dens måling, fremstillingsprocesserne, der opnår det, og den kvantificerbare indvirkning, det har på at reducere sekundær justeringstid.

Indholdsfortegnelse

• 1. Hvad er koncentricitet, og hvorfor betyder det noget i remskiver?
• 2. Hvordan forårsager dårlig koncentricitet sekundære justeringer?
• 3. Hvilke fremstillingsprocesser sikrer høj koncentricitet?
• 4. Hvad er de kvantificerbare fordele ved højkoncentricitetsremskiver?
• 5. Hvordan måler og verificeres koncentricitet i produktionen?
• 6. Ofte stillede spørgsmål (FAQ)
• 7. Konklusion

1. Hvad er koncentricitet, og hvorfor betyder det noget i remskiver?

Koncentricitet, i forbindelse med remskiver, er den geometriske tilstand, hvor midten af ​​remskivens boring og midten af ​​dens ydre diameter ligger på samme akse. I simplere vendinger betyder det, at remskiven er perfekt rund i forhold til dens monteringshul. Dette tilsyneladende enkle krav har dybtgående implikationer for ydeevnen af ​​remdrivsystemet. Hvis boringen og den ydre diameter ikke er koncentriske, vil remskiven slingre, når den roterer. Denne slingre, målt som radial udløb, får den effektive diameter af remskiven til at ændre sig kontinuerligt, mens den drejer. Bæltet skal konstant strække og slappe af for at imødekomme disse ændringer, hvilket genererer en lang række uønskede virkninger.

Betydningen af ​​koncentricitet kan forstås ved at overveje forskellen mellem et perfekt afbalanceret hjul på en bil og et hjul, der er lidt ude af balance. Det afbalancerede hjul ruller jævnt uden vibrationer. Det ubalancerede hjul skaber en rytmisk gys, der mærkes i hele køretøjet. Det samme princip gælder for remskiver. En meget koncentrisk remskive roterer jævnt, hvor remmen kører rigtigt og konsistent. En remskive med dårlig koncentricitet skaber en vibration, der forplanter sig gennem hele systemet. Denne vibration er ikke kun til gene; det er en kilde til energitab, for tidligt slid og behov for sekundære justeringer. Vibrationen vil få bæltet til at spore anderledes, spændingen til at svinge, og monteringsboltene til at løsne sig over tid, hvilket alt sammen kræver korrigerende handling.

PåZhejiang Hawen Electromechanical Co., Ltd., har vi målt forholdet mellem koncentricitet og systemydelse på tværs af hundredvis af installationer. Vores data viser, at en remskive med en koncentricitetstolerance på +/- 0,05 mm (runout) vil generere en vibrationsamplitude, der typisk er tre til fire gange lavere end en remskive med en tolerance på +/- 0,2 mm. Denne reduktion i vibrationer er direkte korreleret med en reduktion i frekvensen og varigheden af ​​sekundære justeringer. Tabellen nedenfor illustrerer de typiske vibrationsniveauer forbundet med forskellige koncentricitetstolerancer.

Disse data viser en klar sammenhæng: højere koncentricitet fører til lavere vibrationer, hvilket direkte reducerer behovet for sekundære justeringer. De indledende omkostningsbesparelser ved en remskive med lavere præcision opvejes næsten altid af de ekstra vedligeholdelsesomkostninger, der påløber i løbet af dens levetid. I de følgende afsnit vil vi undersøge de mekanismer, hvorved dårlig koncentricitet skaber disse problemer, og de fremstillingsteknikker, der sikrer høj koncentricitet.

2. Hvordan forårsager dårlig koncentricitet sekundære justeringer?

For at forstå, hvorfor høj koncentricitet minimerer sekundære justeringer, er det nyttigt at forstå kaskaden af ​​problemer forårsaget af en ikke-koncentrisk remskive. Den første og mest umiddelbare effekt er radial runout. Når remskiven roterer, ændres den effektive radius af remskiven, fordi rotationscentret ikke er på linje med remskivens centrum. Det betyder, at båndbanen ikke er en perfekt cirkel; det er en ellipse. Remmen skal strække sig for at rumme den længere radius og slappe af for at rumme den kortere radius, når remskiven drejer. Denne cykliske strækning og afspænding får bæltet til at glide, hvilket skaber en flagren eller "snakren" i bæltet. Denne snak er kilden til vibrationerne, der overføres til det drevne udstyr og monteringsstrukturen.

Denne cykliske strækning får også bæltet til at slides ujævnt. Den del af bæltet, der strækkes gentagne gange, vil opleve højere friktion og varme, hvilket fører til for tidlig revnedannelse. Bæltet kan også udvikle en "glasur" på overfladen, hvilket reducerer dets friktionskoefficient og får det til at glide. Udskridningen genererer mere varme og fremskynder processen. Ydermere vil bæltets sporing blive påvirket. Et bælte har naturligvis en tendens til at spore i retning af den påførte belastning. Hvis en remskive ikke er koncentrisk, vil remmen opleve varierende sidebelastning, når den bevæger sig rundt om remskiven. Dette kan få remmen til at vandre frem og tilbage hen over remskivens overflade, hvilket kan føre til beskadigelse af remskivekanterne og remskivens flanger.

Det uundgåelige resultat af disse problemer er en sekundær justering. Vedligeholdelsesteknikeren skal:

• Efterspænd remmen:Bæltet vil have strakt sig ujævnt og kan være blevet løst. Efterspænding er en manuel proces, der kræver standsning af udstyret og brug af en spændingsmåler. Dette er en tidskrævende opgave, især på stort udstyr.
• Juster remskiverne igen:Vibrationen og remvandringen kan have fået remskiverne til at skifte ud af justering. Teknikeren skal kontrollere og justere justeringen ved hjælp af et laserjusteringsværktøj eller en lige kant.
• Udskift bæltet:Hvis bæltet er blevet beskadiget af ujævnt slid eller sporing, skal det udskiftes. Dette er en mere betydelig reparation, der involverer yderligere arbejds- og materialeomkostninger.
• Spænd monteringsbolte:Vibrationen får ofte monteringsboltene til at løsne sig. Teknikeren bliver nødt til at stramme dem til det korrekte moment.
• Undersøg lejerne:Vibrationen fra den ikke-koncentriske remskive vil også blive overført til lejerne. Over tid kan dette forårsage for tidlig lejefejl, hvilket kræver en mere omfattende reparation.

Hver af disse justeringer tager tid. I et travlt produktionsanlæg kan omkostningerne ved tabt produktion under disse justeringer være betydelige. Følgende tabel giver et skøn over den typiske tid og arbejdskraft, der kræves for hver sekundær justeringsopgave.

Disse omkostninger multipliceres over udstyrets levetid. En dårligt fremstillet remskive kan generere et stort antal sekundære justeringer, der hver repræsenterer en direkte omkostning og en indirekte omkostning ved tabt produktion. En remskive med høj koncentration fungerer derimod med minimal vibration og remvandring, hvilket drastisk reducerer behovet for disse indgreb. Hos Zhejiang Hawen Electromechanical Co., Ltd. er vores præcisionsbearbejdede remskiver designet til at minimere disse sekundære justeringer, hvilket giver lavere samlede ejeromkostninger og højere systempålidelighed.

3. Hvilke fremstillingsprocesser sikrer høj koncentricitet?

At opnå høj koncentricitet i en remskive er ikke tilfældigt; det er resultatet af en bevidst og nøje kontrolleret fremstillingsproces. Processen skal sikre, at boringen og den udvendige diameter bearbejdes fra en enkelt, stabil opstilling, hvilket eliminerer fejl forårsaget af genplacering af emnet. Rejsen til høj koncentricitet begynder med råmaterialet, typisk en støbning eller et stykke stang, og fortsætter gennem en række præcisionsbearbejdningsoperationer. Nøglen til koncentricitet er at holde delen i et præcist armatur og udføre alle kritiske bearbejdningsoperationer i en enkelt opsætning.

Det første trin er at skabe en referenceflade, typisk boringen, som vil være det primære datum for alle efterfølgende operationer. Boringen er bearbejdet til en præcis størrelse, normalt ved boring, oprømning eller boring. Denne boring skal være rund og lige. Emnet monteres derefter sikkert på en dorn eller en fikstur, der passer præcist i boringen. Dette sikrer, at boringen er det sande centrum for resten af ​​bearbejdningsoperationerne. Den næste operation er bearbejdning af den udvendige diameter. Dette gøres typisk ved hjælp af en CNC drejebænk, som kan dreje OD til en præcis dimension og med en høj grad af rundhed. Nøglen til at opnå høj koncentricitet er, at boringen og OD er ​​bearbejdet i samme opsætning. Dette eliminerer enhver fejl, der ville blive introduceret, hvis delen blev flyttet.

Det sidste trin er efterbehandlingen, ofte en findrejning eller slibeproces. Slibning kan opnå en endnu højere grad af præcision end drejning, hvilket opnår en overfladefinish på Ra 0,8 µm eller bedre og en koncentricitetstolerance på +/- 0,02 mm. Til applikationer, hvor remskiven vil køre ved høje hastigheder eller under tung belastning, er slibning ofte specificeret. Tabellen nedenfor opsummerer de typiske koncentricitetstolerancer, der opnås ved forskellige fremstillingsprocesser.

Hos Zhejiang Hawen Electromechanical Co., Ltd. bruger vi en kombination af CNC-drejning og, hvor det er nødvendigt, præcisionsslibning for at opnå den optimale koncentricitet for vores remskiver. Vores fremstillingsproces er designet til at sikre, at hver remskive er produceret med en koncentricitet, der opfylder den specificerede tolerance. Nøglen til dette er brugen af ​​præcisionsarmaturer og eliminering af manuelle justeringer under bearbejdningsprocessen.

4. Hvad er de kvantificerbare fordele ved højkoncentricitetsremskiver?

Fordelene ved at bruge remskiver med høj koncentricitet er ikke kun kvalitative; de kan måles og kvantificeres. De primære fordele er reduceret sekundær justeringstid, længere rem- og lejelevetid og forbedret overordnet systemeffektivitet. Hver af disse fordele udmønter sig direkte i omkostningsbesparelser og forbedret produktivitet. De kvantificerbare forbedringer kan demonstreres gennem en sammenligning af to identiske remtræksystemer: et med standard remskiver og et med højkoncentricitets remskiver.

Reduceret sekundær justeringstid:Den mest direkte fordel er reduktionen i hyppigheden af ​​sekundære justeringer. Et remtræksystem, der bruger standard remskiver, kan kræve seks eller flere sekundære justeringer om året, som hver tager en time eller mere. Et system, der anvender remskiver med høj koncentration, kræver muligvis kun en eller to justeringer om året. Den sparede tid kan være betydelig, som vist i tabellen nedenfor.

Længere bæltelevetid:Den ujævne belastning og vibration forårsaget af dårlig koncentricitet reducerer bæltets levetid dramatisk. En rem, der arbejder på en remskive med høj koncentricitet, kan holde 2 til 3 gange længere end en rem, der kører på en remskive med lav koncentricitet. Reduktionen i båndslid reducerer også hyppigheden af ​​båndskift og den tilhørende nedetid.

Længere lejelevetid:Vibrationen genereret af en ikke-koncentrisk remskive overføres direkte til lejerne på det drevne udstyr og drivmotoren. Denne vibration forårsager for tidligt lejeslitage og svigt. Højkoncentricitetsremskiver reducerer vibrationerne, der overføres til lejerne, hvilket forlænger deres levetid. Reduktionen af ​​lejefejl betyder mindre nedetid på udstyr og lavere vedligeholdelsesomkostninger.

Forbedret systemeffektivitet:Remdrivsystemet fungerer mere effektivt, når remskiverne er koncentriske. Bæltet bliver ikke kontinuerligt strakt og afspændt, og energien tabt til friktion og vibrationer er minimeret. Dette kan udmønte sig i en lille, men målbar reduktion i energiforbruget, som over tid kan give betydelige omkostningsbesparelser.

Disse kvantificerbare fordele viser, at de højere startomkostninger for en højkvalitets remskive med høj koncentration mere end opvejes af besparelserne i vedligeholdelse og nedetid i løbet af dens levetid. Hos Zhejiang Hawen Electromechanical Co., Ltd. giver vi vores kunder de data, de har brug for til at træffe informerede beslutninger om deres valg af remskive, hvilket hjælper dem med at optimere deres samlede ejeromkostninger.

5. Hvordan måler og verificeres koncentricitet i produktionen?

At sikre, at remskiver overholder den specificerede koncentricitetstolerance, kræver en robust kvalitetskontrolproces. Målingen af ​​koncentricitet udføres typisk ved hjælp af en måleur eller en koordinatmålemaskine (CMM). Testopsætningen er forholdsvis ligetil, men kræver præcision og konsistens. Måleprocessen er som følger:

Remskiven er monteret på en præcisionsdorn eller på den aksel, den skal monteres på. Dornen placeres derefter mellem centre eller i en præcisions V-blok. En måleur er monteret på et stativ og placeret således, at dens sonde kommer i kontakt med den udvendige diameter af remskiven. Remskiven roteres derefter langsomt, og måleurets visning observeres. Den samlede variation i aflæsningen, når remskiven roterer, er den samlede udløb. Denne runout-værdi, som er det dobbelte af koncentricitetsfejlen, bruges som acceptkriteriet.

Målingen skal tages på flere punkter langs forsiden af ​​remskiven for at sikre ensartethed. Tabellen nedenfor viser acceptkriterierne for forskellige remskivekvaliteter, der anvendes på vores fabrik.

Hos Zhejiang Hawen Electromechanical Co., Ltd. bruger vi en kombination af måling i processen og slutinspektion for at sikre, at hver remskive opfylder de specificerede koncentricitetskrav. Vores kvalitetskontrolsystem er certificeret til ISO 9001:2015, og vi fører detaljerede optegnelser over alle inspektioner. Dette sikrer, at vores kunder modtager remskiver, der opfylder deres præstationsforventninger og reducerer behovet for sekundære justeringer.

6. Ofte stillede spørgsmål (FAQ)

Spørgsmål 1: Hvad er forskellen mellem koncentricitet og runout i remskiver?

Svar: Koncentricitet og runout er relaterede, men forskellige begreber. Koncentricitet er den geometriske tilstand, hvor to eller flere træk deler en fælles akse. Runout er på den anden side den totale variation i positionen af ​​en funktion, når delen drejes rundt om en fast akse. For en remskive er koncentricitet fejlen mellem midten af ​​boringen og midten af ​​den udvendige diameter. Runout er den samlede slingre målt ved den udvendige diameter, når remskiven drejes. Runout er typisk det dobbelte af koncentricitetsfejlen. En remskive med en løbegang på 0,1 mm har en koncentricitetsfejl på +/- 0,05 mm.

Spørgsmål 2: Hvordan påvirker dårlig koncentricitet båndets levetid?

Svar: Dårlig koncentricitet får bæltet til at strække og slappe af cyklisk, mens remskiven roterer. Dette fører til ujævnt båndslid, som viser sig som revner og glasering på båndets overflade. Bæltet oplever også højere friktion og varme, hvilket øger sliddet yderligere. Undersøgelser har vist, at en rem, der kører på en remskive med 0,2 mm løb, kan have en levetid, der er 40-60 % kortere end en rem, der kører på en remskive med 0,05 mm løb.

Spørgsmål 3: Kan jeg kompensere for dårlig remskivekoncentricitet ved at justere remspændingen?

Svar: Nej, justering af remspændingen kan ikke kompensere for dårlig koncentricitet. Spænding er en statisk justering, der indstiller den gennemsnitlige belastning på bæltet. Koncentricitetsfejl skaber en dynamisk belastningsvariation, der ikke påvirkes af den statiske spænding. Selvom en højere spænding kan reducere noget remfladder, vil det også øge belastningen på lejerne og kan forårsage for tidlig remfejl. Den eneste effektive løsning er at bruge en remskive med den korrekte koncentricitet.

Spørgsmål 4: Hvad er den typiske prisforskel mellem en standard- og en højpræcisionsremskive?

Svar: Omkostningsforskellen afhænger af størrelse, materiale og produktionsvolumen. Typisk koster en højpræcisions remskive (med udløb på +/- 0,05 mm eller bedre) mellem 30-50 % mere end en standard remskive (+/- 0,10 mm). De øgede startomkostninger opvejes dog ofte af de reducerede vedligeholdelsesomkostninger og længere båndlevetid. De samlede ejeromkostninger over en 5-årig periode er ofte lavere for højpræcisions remskive.

Spørgsmål 5: Hvordan kan jeg verificere koncentriciteten af ​​en remskive, jeg allerede har købt?

Svar: Du kan verificere koncentriciteten ved hjælp af en måleindikator som beskrevet i denne artikel. Monter remskiven på en præcisionsdorn og placer den mellem centrene. Indstil viseren til at røre den udvendige diameter af remskiven. Drej remskiven og observer den samlede aflæsningsvariation. Dette er det samlede udløb. Hvis det samlede udløb overstiger den forventede tolerance for applikationen, skal remskiven udskiftes. Mange producenter, herunder Zhejiang Hawen Electromechanical Co., Ltd., giver et certifikat for overensstemmelse med hver ordre, som inkluderer de målte runout-værdier.

7. Konklusion

Forholdet mellem remskivekoncentricitet og sekundær justeringstid er direkte og signifikant. En ikke-koncentrisk remskive skaber radial udløb, som udmønter sig i vibrationer, remvandring og ujævnt remslid. Disse problemer fører uundgåeligt til en cyklus af sekundære justeringer: efterspænding, genjustering, udskiftning af rem og vedligeholdelse af lejer. Disse justeringer er ikke kun til gene; de repræsenterer en betydelig omkostning i form af arbejdskraft, nedetid og udskiftning af komponenter.

Højkoncentrerede remskiver løser hovedårsagen til disse problemer. Ved at sikre, at boringen og den udvendige diameter er perfekt justeret, eliminerer de kilderne til vibrationer og båndvandring. Resultatet er et remtræksystem, der kører problemfrit fra start, kræver minimal vedligeholdelse og giver en længere levetid. Hos Zhejiang Hawen Electromechanical Co., Ltd. er vi forpligtet til at fremstille remskiver, der opfylder de højeste standarder for koncentricitet. Vores præcisionsbearbejdningsprocesser, strenge kvalitetskontrol og overholdelse af internationale standarder sikrer, at vores kunder modtager remskiver, der minimerer sekundære justeringer og maksimerer systemets pålidelighed.
