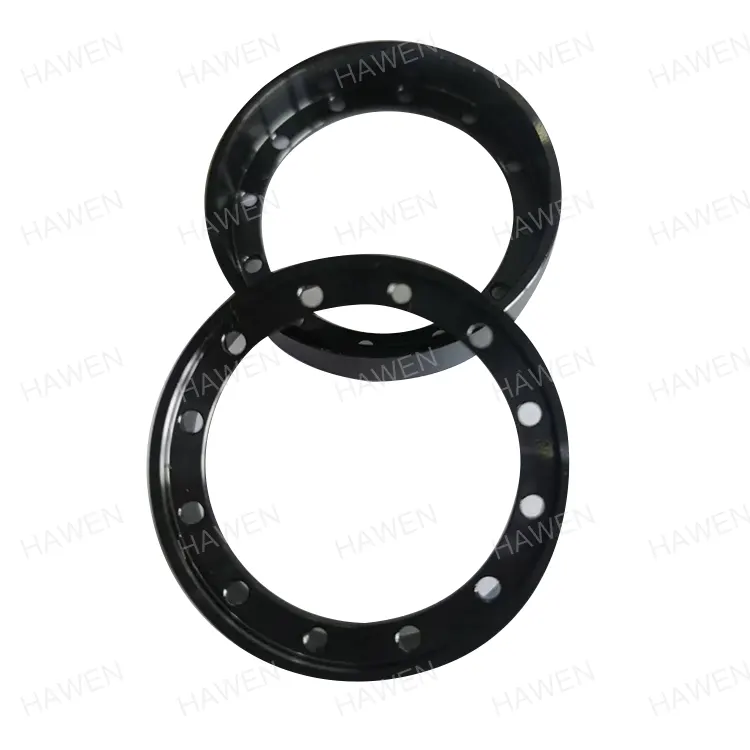

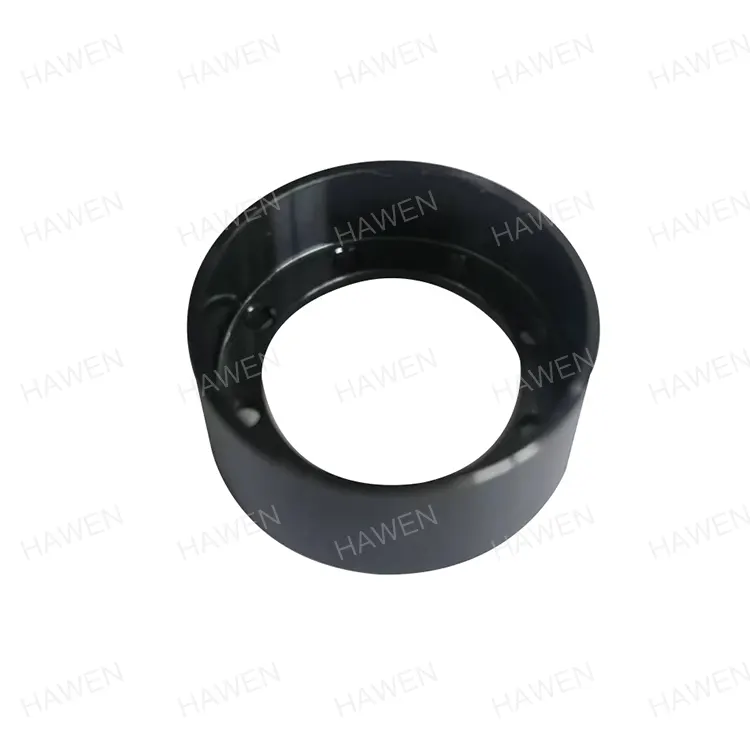

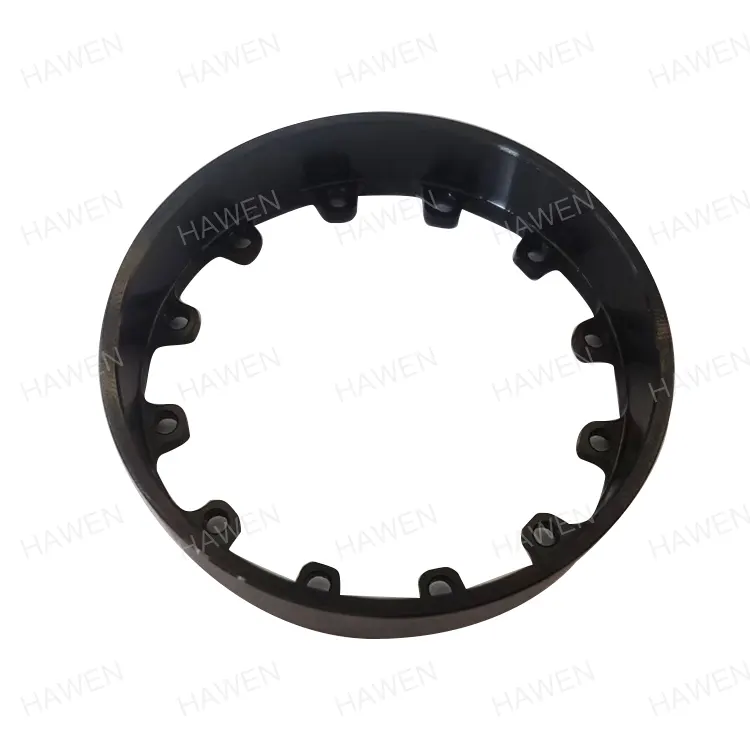

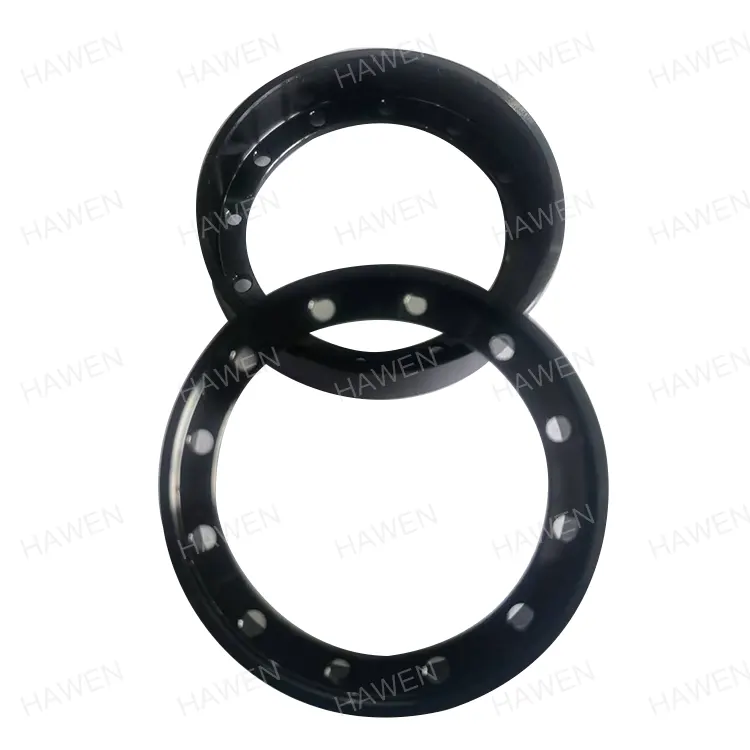

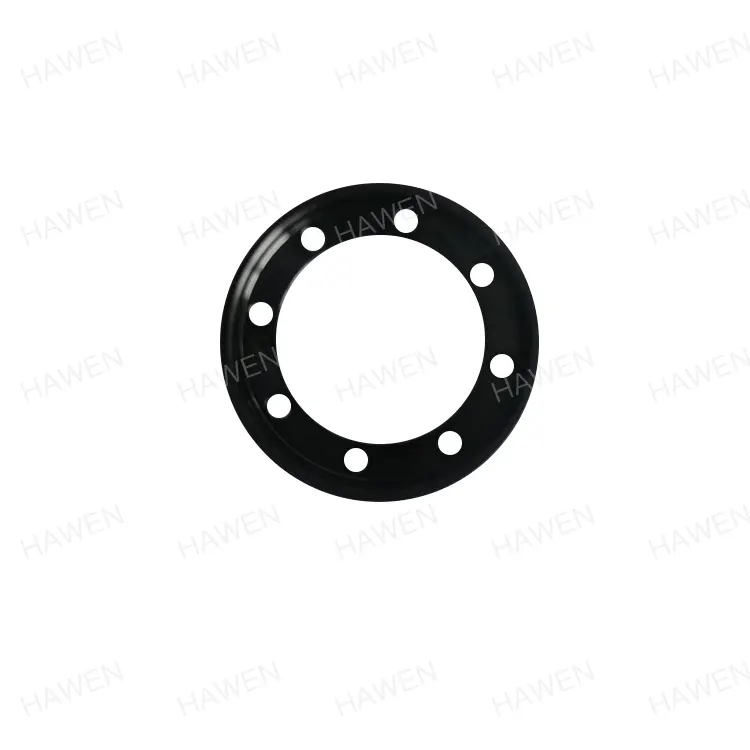

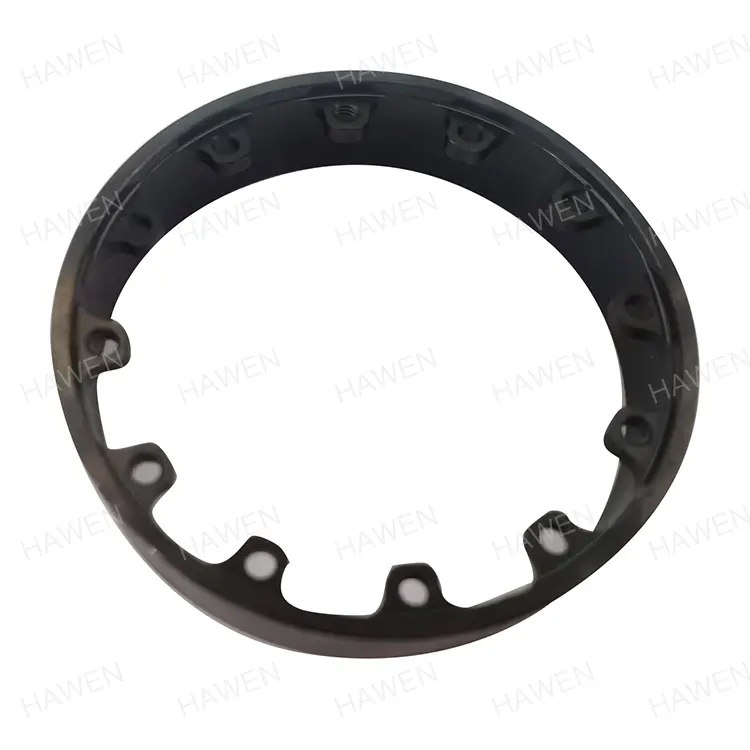

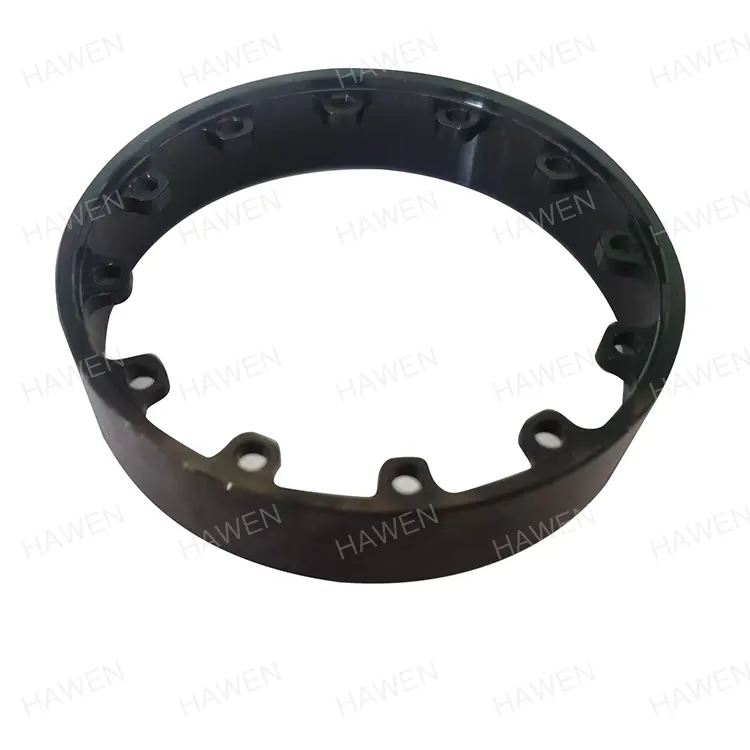

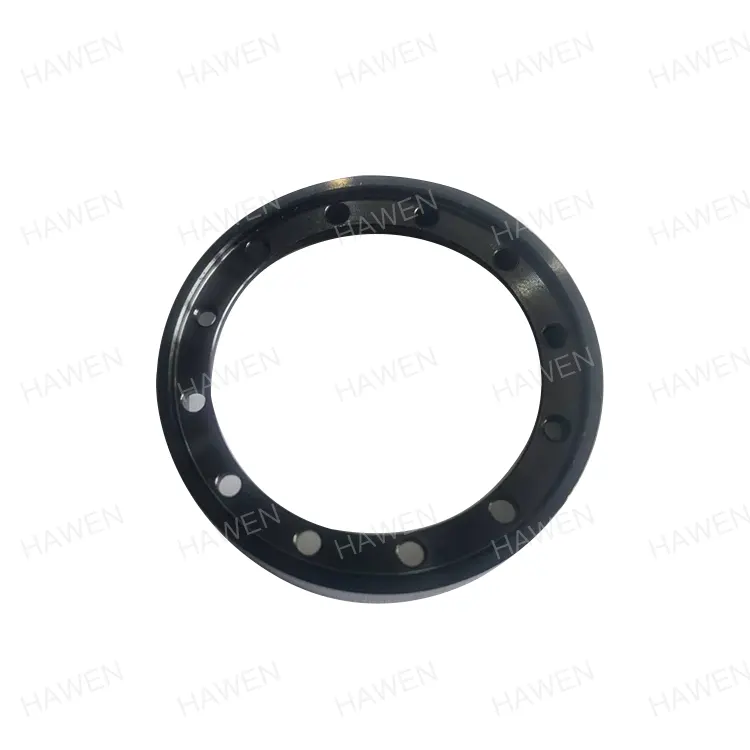

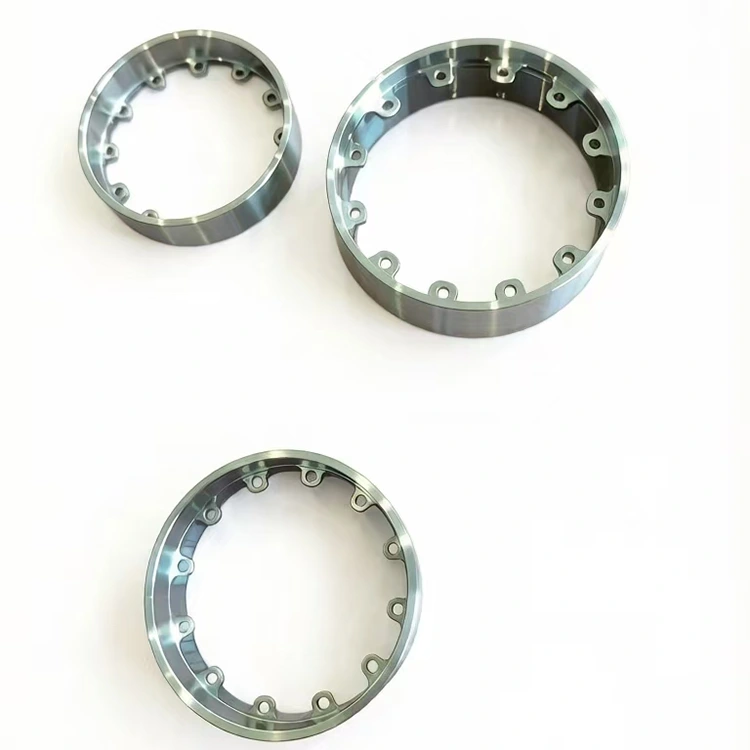

Robot motoråg

Robotmotoråg er en kernebasiskomponent til robotservo-, moment- og ledmotorer. Selvom det ser ud til at være en mekanisk strukturel del, udfører det faktisk tre kernefunktioner: magnetisk kredsløbsledning, strukturel støtte og varmeafledning og elektromagnetisk afskærmning. Den bestemmer direkte drejningsmomenttætheden, driftseffektiviteten, stabiliteten og levetiden for motorer, hvilket gør den til en uundværlig nøgledel til højpræcisions drivsystemer i avancerede robotter.

Haven (Trilion) har været dybt engageret i maskinindustrien i mere end 20 år. Siden 2023 har det fokuseret på R&D og storskalaproduktion af Robot Motor Yoke. Med modne processer, streng kvalitetskontrol og hurtige tilpasningsmuligheder er det blevet en højkvalitetsleverandør af kernetilbehør til robotmotorer i Kina, med en hjemmemarkedsandel på 10 % og leverer langsigtede understøttende produkter til mange førende husholdningsapparater og robotvirksomheder.

Kerneproduktparametre

Det promoverede Robot Motor Yoke anvender standardiseret præcisionsbearbejdning og understøtter også tilpasset produktion baseret på kundetegninger, tilpasset installations- og ydeevnekravene for forskellige robotmotormodeller. De grundlæggende kerneparametre er anført nedenfor, alle verificeret gennem faktisk produktion og kundeapplikationer:

Kernefunktioner og applikationsværdi

Som den magnetiske kredsløbsramme og den strukturelle bærer af robotmotorer er Robot Motor Yoke ikke en simpel metalbeslag. Dens ydeevne er direkte relateret til den overordnede drift af motoren, og dækker magnetiske, mekaniske og termiske dimensioner for at sikre effektiv og stabil motordrift.

Fire kernefunktioner

Lukket magnetkredsløb

Opbygger en bane med lav reluktans for permanente magnet- og armaturmagnetiske felter, begrænser præcist magnetisk fluxfordeling, reducerer magnetisk fluxlækage kraftigt, forbedrer magnetfeltudnyttelsen og undgår outputreduktion og unormal opvarmning forårsaget af magnetisk mætning, hvilket optimerer energikonverteringseffektiviteten fra kilden.

Strukturel støtte

Fastgør permanent magnetpoler og bærer vekslende belastninger fra højhastigheds start-stop og hyppig kommutering, hvilket sikrer strukturel stivhed og geometrisk nøjagtighed under drift og forhindrer komponentdeformation ved høje hastigheder.

Varmeafledning og elektromagnetisk afskærmning

Fungerer som en vigtig varmeledningsvej til hurtigt at fjerne jern- og kobbertab og kontrollere temperaturstigningen. Det undertrykker også effektivt omstrejfende magnetiske felter for at undgå interferens med indkodere, sensorer og andre præcisionskomponenter, hvilket forbedrer den samlede EMC-ydeevne.

Præstationsforankring

Materialevalg, forarbejdningsteknologi, sektionstykkelse og andre parametre bestemmer direkte drejningsmomenttæthed, drejningsmomentrippel og driftseffektivitet, hvilket tjener som en kritisk forudsætning for højpræcision og høj-respons robotaktivering.

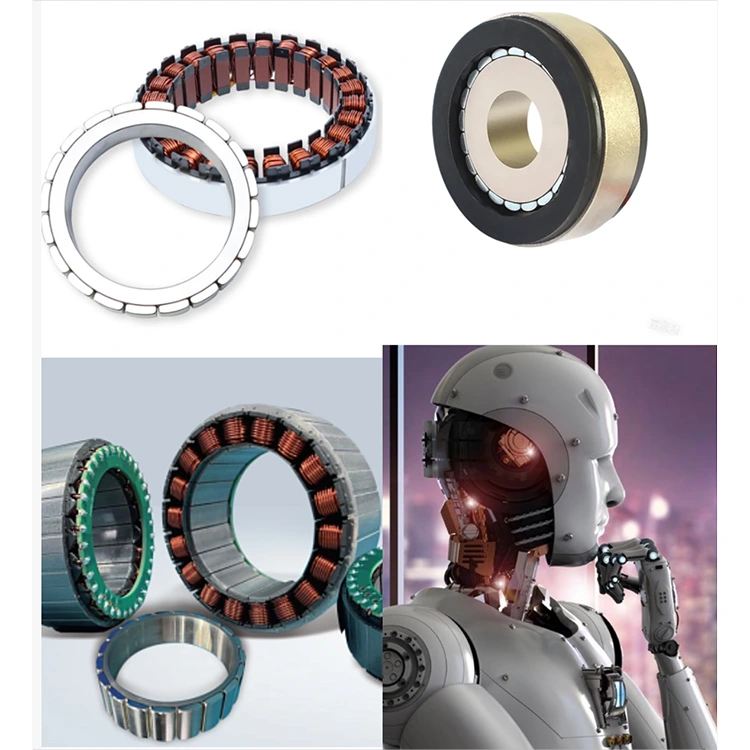

Gældende motortyper og downstream-udstyr

Denne Robot Motor Yoke er kompatibel med forskellige almindelige robot-dedikerede motorer, der dækker kernemoduler af industrirobotter, kollaborative robotter og humanoide robotter:

Servomotorer: Anvendes som statoråg og rotorbagåg, balancerer kompakt størrelse og høj drejningsmomentydelse for fleksibel flerledsbevægelse.

Rammeløse drejningsmomentmotorer: Ringstruktur integreres direkte i robotforbindelser, hvilket eliminerer eksterne huse og forbedrer drejningsmomenttæthed og installationsfleksibilitet.

Axial Flux / Disc Motors: Tilpasser sig til dobbelte back-yoke-strukturer til aksiale magnetiske kredsløb, med et fladt design til ben- og taljedrevmoduler i humanoide robotter.

Kerneløse motorer: Kan fungere som motorhuse, hvilket eliminerer tanddrejningsmoment for lav-rippel, høj-respons drift i præcisionsrobotsluteffektorer.

Nøglekvalitetsindikatorer og industribenchmarking

Vi kontrollerer hele produktionsprocessen af ​​Robot Motor Yoke til strenge standarder, med kernepræcisionsindikatorer, der overstiger generelle industristandarder, og opfylder fuldt ud indkøbskravene fra high-end motorproducenter med hensyn til dimensionsstabilitet, monteringspasning og levetid.

Ydeevnepåvirkning: Robotmotoråg af høj kvalitet kan direkte øge motorens effekttæthed med 15 %-30 %, undertrykke over 99 % af magnetfeltinterferens, reducere magnetisk kredsløbstab, modstå høj elektromagnetisk belastning og sikre langsigtet stabil robotdrift.

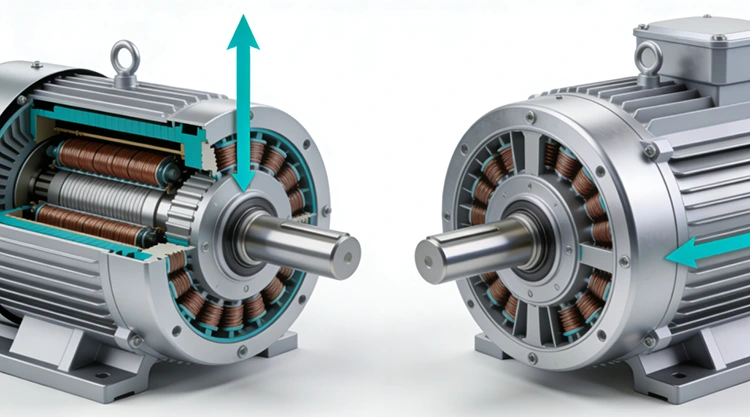

Aksial flux (venstre) vs. radial flux (højre) tværsnit

Materialevalg & Proceskontrol

Specielt materiale: 45# højkvalitets kulstofstrukturstål

Robot Motor Yoke bruger national standard 45# medium kulstofstål med strengt screenede egenskaber tilpasset robotmotorens arbejdsforhold:

● Kulstofindhold: 0,42 %–0,50 %; massefylde: 7,85 g/cm³; mangan: 0,50%-0,80%; silicium: 0,17 %-0,37 %; urenheder med lavt indhold af fosfor og svovl.

● Fremragende omfattende mekaniske egenskaber: trækstyrke ≥ 600 MPa, flydespænding ≥ 355 MPa, forlængelse ≥ 16 %; hårdhed HRC32–36 efter bratkøling og temperering.

● Optimeret via dedikeret varmebehandling, balancerende styrke og sejhed med enestående træthedsmodstand til langvarig højfrekvent motordrift.

Præcisionsbearbejdning og proceskontrol

Et komplet lukket sløjfe-kontrolsystem sikrer høj præcision og batch-konsistens:

● Indre hultolerance kontrolleret til ±0,005 mm; udstyret med CMM, rundhedstester, konturmonitor og SPC statistisk proceskontrol.

● Strengt kontrolleret procesmiljø for at reducere temperaturudsving og vibrationer; højpræcisions CNC-maskiner og specialværktøj sikrer dimensionsoverholdelse.

● Fuld inspektion af indgående materiale, overvågning af varmebehandling i realtid og 100 % inspektion af færdige produkter for at forhindre, at produkter, der ikke er i overensstemmelse med kravene, kommer ind på markedet.

Overfladebehandling: Fuldautomatisk sortoxidfinish

Bruger selvudviklet sort oxidformel og fuldautomatisk produktionslinje uden manuel kontakt for at undgå skader og forurening:

● Integreret automatisk sortoxid- og tørreproces forbedrer korrosions- og rustbestandigheden i forhold til industristandarder.

● Understøtter tilpassede overfladebehandlinger, herunder galvanisering, galvanisering og fornikling til specielle applikationer.

Kernevirksomhedsfordele

Med over 20 års erfaring med maskinfremstilling har Haven bygget et komplet system fra R&D, produktion og kvalitetskontrol til eftersalgsservice, hvilket danner differentieret konkurrenceevne i Robot Motor Yoke-produktion og effektivt løser kundeproblemer i indkøb, tilpasning og masseproduktion.

Tilstrækkelig kapacitet og stabil levering

● 120 højpræcisions CNC-maskiner, 1 fuldautomatisk renselinje, 25 professionelle teknikere.

● Månedlig kapacitet: 30.000 enheder; nuværende månedlige salg: 10.000–20.000 enheder, hvilket giver 40 %–50 % kapacitet til bulk- og hasteordrer.

● Pålidelig forsyningskæde i Zhejiang sikrer korte leveringstider for råvarer og stabil levering til storstilet, multi-varietet kontinuerlig produktion.

Fuldt automatiseret kvalitetskontrol og næsten nul defekter

● 25 automatiske inspektionsapparater til fulddimensionstestning fra indgående materialer til færdigvarer.

● 100 % online kvalitetskontrol; produktionsbeståelsesprocent 99,99%, fabriksbeståelsesprocent 100%.

● Certificeret til ISO9001 og IATF16949; fuld produktionssporbarhed med overlegen konsistens og pålidelighed.

Professionel teknisk support og stærk tilpasning

● Dedikeret teknisk team med speciale i optimering og design af ågprocesser.

● Hurtig respons på tilpasning: tegningsbaseret produktion, specificerede materialer og overfladebehandlinger.

● One-stop support fra designkonsultation, procesoptimering og små-batch forsøgsproduktion til masseproduktion, hvilket forkorter udviklingscyklusser og reducerer omkostningerne.

Miljøoverholdelse og omkostningskontrol

● Fuld overensstemmelse med EU ROHS og REACH med komplette certificeringsrapporter.

● Automatiseret produktion reducerer manuel indgriben og forbedrer materialeudnyttelsen, kontrollerer omkostningerne, samtidig med at der opnås lavt energiforbrug og lav affaldsemission, hvilket balancerer miljøpræstation og omkostningseffektivitet.

Samarbejdskunder og partnerskabsmodeller

Vores Robot Motor Yoke har længe forsynet førende indenlandske og internationale virksomheder, herunder Samsung, Haier og Nidec, med stabilt strategisk samarbejde i over et årti. Produktkvalitet og service er højt anerkendt med høje genkøbsrater.

Vi understøtter flere samarbejdsmodeller:

● Masseindkøb af standardiserede produkter

● Skræddersyet produktion baseret på kundetegninger

● Prøveproduktion til specielle specifikationer

Vi byder kunder over hele verden velkommen til at besøge vores fabrik for inspektion og forretningssamarbejde. Ved at stole på vores modne produktionssystem og tekniske styrke hjælper vi kunder med at reducere udviklings-, test-, fremstillings- og eftersalgsomkostninger for at opnå langsigtede win-win-resultater.
