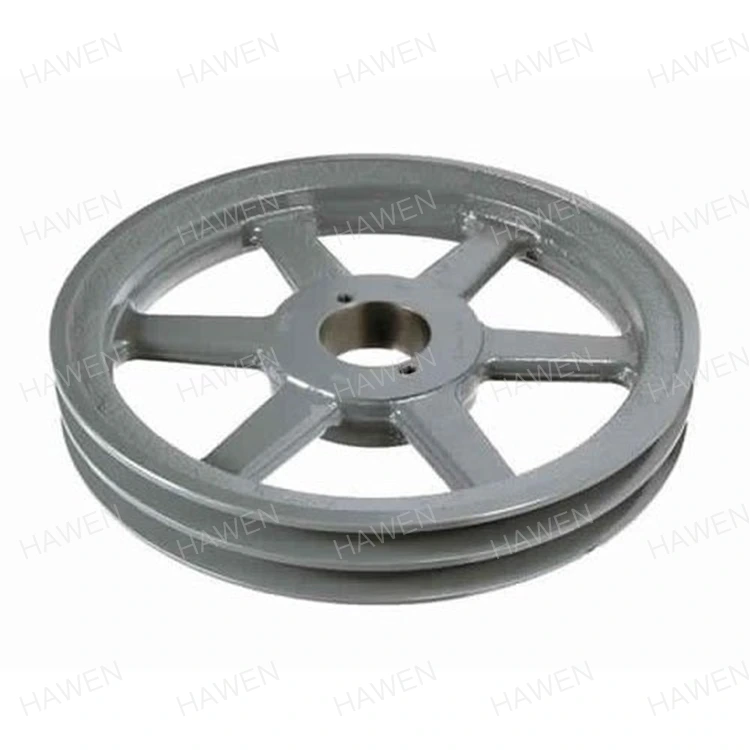

Spækkede remskive

Spoked Pulley er en type remskive med et eger-type strukturelt design. Ved at indbygge flere bærende eger mellem navet og fælgen, reducerer den effektivt den samlede vægt, samtidig med at transmissionsstyrken bevares. Denne struktur giver mekanisk optimering sammenlignet med traditionelle solide remskiver, balancerende momentoverførselsevne, driftsstabilitet og varmeafledningsevne. Den er velegnet til transmissionssystemer, der har specifikke krav til rotationsinerti og udstyrets responshastighed.

Strukturelt design og arbejdsprincip

Spoked Pulley består af tre hoveddele: fælgen, egerne og navet. Fælgen kommer i direkte kontakt med bæltet for at overføre kraft; egerne bærer de primære radiale og torsionelle belastninger og fordeler kræfterne jævnt til navet; og navet passer sammen med akslen for at sikre stabil installation.

Den eger-type struktur reducerer unødvendigt materiale, mens styrken bevares, hvilket resulterer i lavere inerti under højhastighedsrotation. Dette hjælper med at reducere startbelastninger og forbedre den samlede systemeffektivitet.

Produktegenskaber

Kontrollerbar vægt og reduceret rotationsinerti

Sammenlignet med solide strukturer reducerer det hule eger-design metalforbrug, hvilket gør det velegnet til hyppige start-stop eller applikationer med variabel hastighed.

Optimal kraftfordeling og stabil drift

Egerlayoutet, optimeret gennem spændingsanalyse, sikrer en jævn belastningsoverførsel inden i remskiven, hvilket minimerer lokaliseret belastningskoncentration.

Fremragende varmeafledning

Den åbne struktur forbedrer luftcirkulationen og hjælper med at reducere varmeopbygningen mellem remmen og remskivens riller under kontinuerlig drift.

Nem bearbejdning og vedligeholdelse

Den ligefremme struktur giver mulighed for praktisk dimensionsinspektion, overfladebehandling og senere vedligeholdelse, hvilket gør den velegnet til standardisering og masseproduktion.

Materialer og fremstillingsprocesser

Materialevalg er baseret på transmissionseffekt, rotationshastighed og driftsmiljø for at sikre strukturel styrke og levetid.

Anvendelsesområder

Egerremskiver er meget udbredt i følgende udstyr og systemer:

Industrielle ventilatorer og pumpetransmissionssystemer

Landbrugsmaskiner og kornforarbejdningsudstyr

Kompressorer og transportudstyr

Lette og mellemstærke mekaniske transmissionsanordninger

De tilbyder betydelige strukturelle fordele i scenarier, hvor reduktion af den samlede vægt, forbedring af energieffektiviteten eller forbedring af varmeafledning er påkrævet.

Udvælgelse og tilpasning

Egerremskiver kan vælges eller tilpasses baseret på remtype (kilerem, smal kilerem osv.), antal riller, ydre diameter og akselhulskonfiguration. Tegningsbekræftelse, prøvevalidering og masseproduktionssupport er tilgængelige for at opfylde forskellige driftsbetingelser og udstyrskrav.
